Mercedes Classe B : résistance de ventilation

Publié par Tpeltier le

logo_w245

Petit souci sur une Mercedes Classe B de type W245 ( 2008 ) : plus de ventilation ! Ou plutôt, plus de ventilation sur les positions 1 – 2 – 3 – 4 mais par contre la position 5 fait de la résistance et fonctionne, elle ! En clair, soit pas de ventilation, soit ventilation à fond !  😥

Forcément il faut que cela tombe durant l’hiver, moment ou on utilise le moins cette fichue ventilation ! 👿

En fait après quelques recherches sur le net, il s’agit d’un problème relativement connu et provient de la résistance de ventilation qui lâche ! La pièce incriminée est un calculateur qui est en fait un  réseau de résistances + 1 fusible thermique.

Il suffit d’avoir une des 3 résistances qui  grille et cela ne fonctionne plus car les vitesses de 1 a 4 résultent d’une combinaison de ces 3 résistances. Par contre le calculateur n’est pas réparable car les résistances sont noyées dans un isolant vert. Du coup le remplacement est obligatoire ….Donc passage par la case concessionnaire Mercedes hier pour acheter la pièce car impossible de trouver la référence sur le net ! Heureusement le prix est raisonnable : 35€. Référence de la pièce : A169 820 03 97

C’est partie pour le changement =>

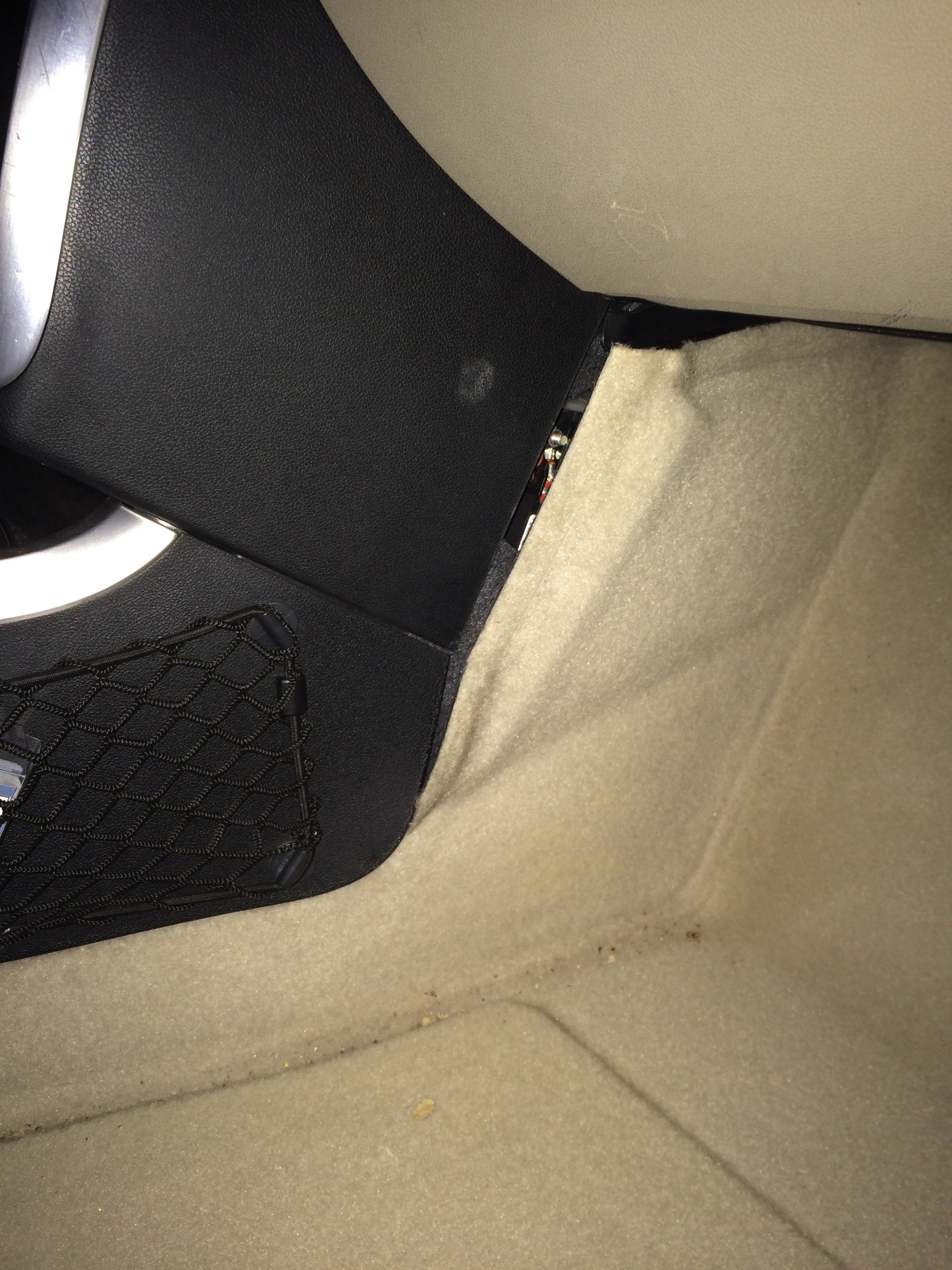

Pour une fois ce n’est pas super compliqué. La résistance se trouve à l’avant du côté passager. Il suffit de retirer ( en la pliant un peu ) la moquette pour dégager l’accès sous la console centrale :

153

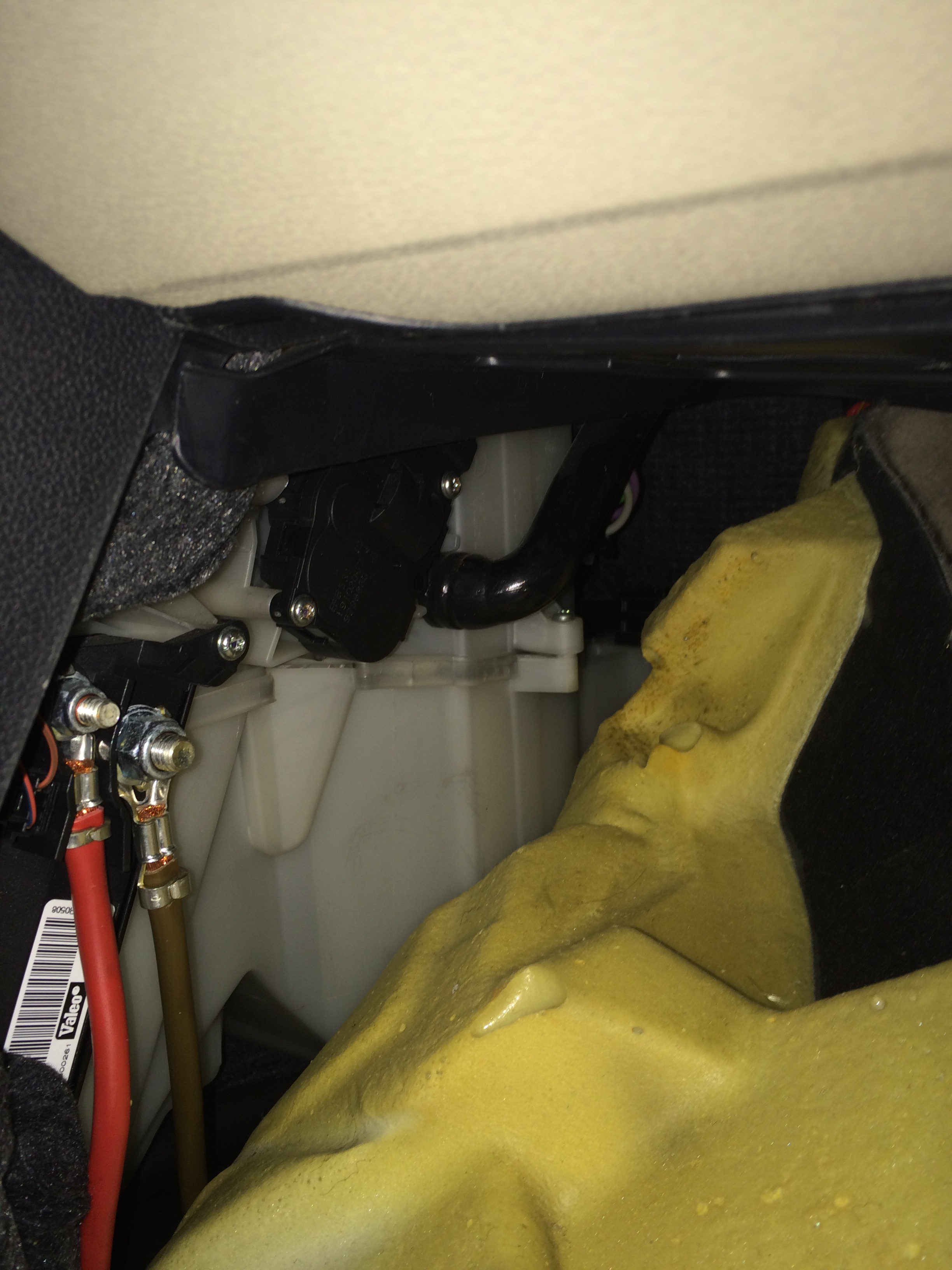

On continue à tirer dessus car la résistance est tout au fond :

155

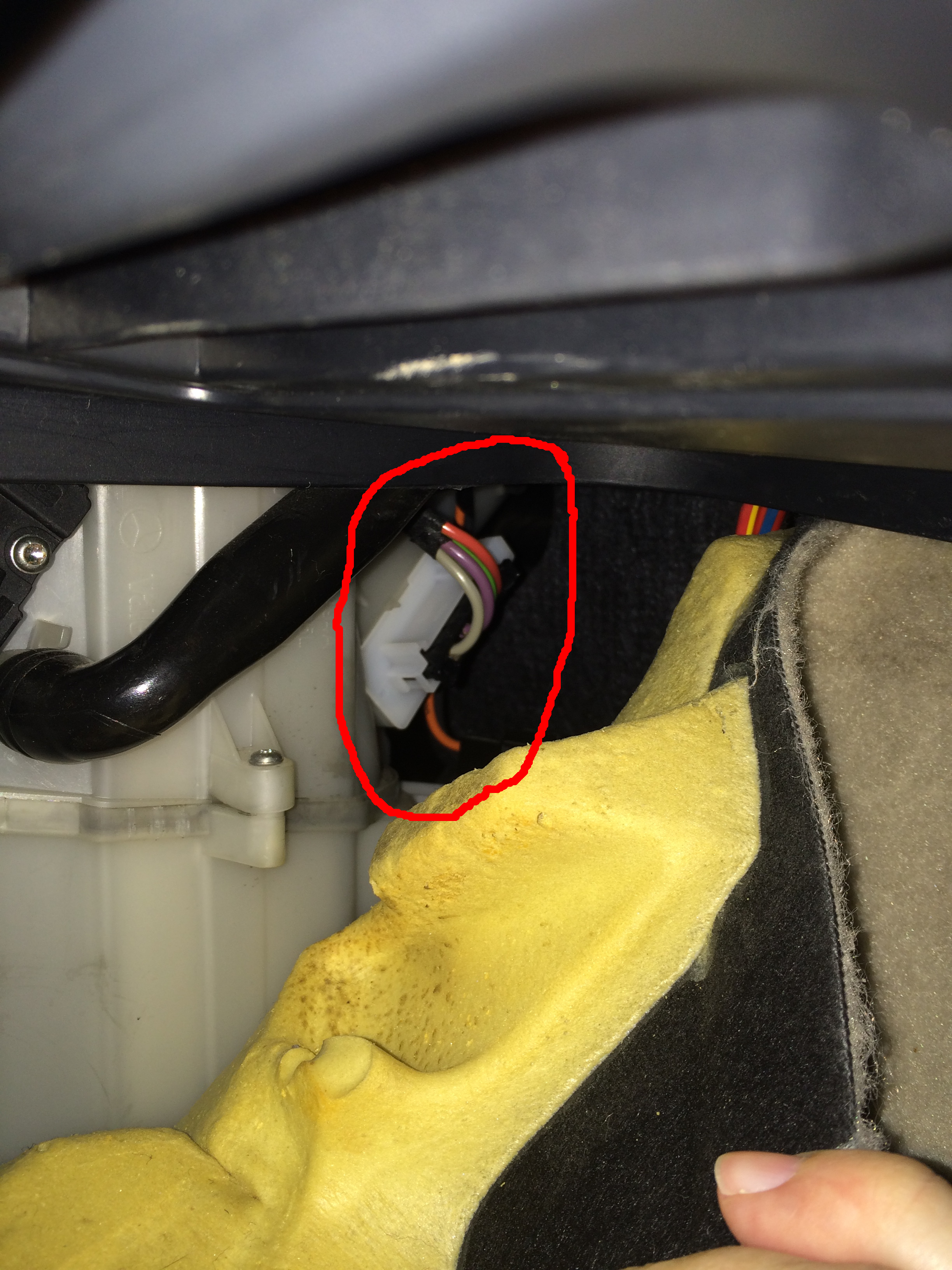

La voilà !

156_v2

Il suffit de débrancher le connecteur et de faire glisser la résistance vers le bas pour la sortir.

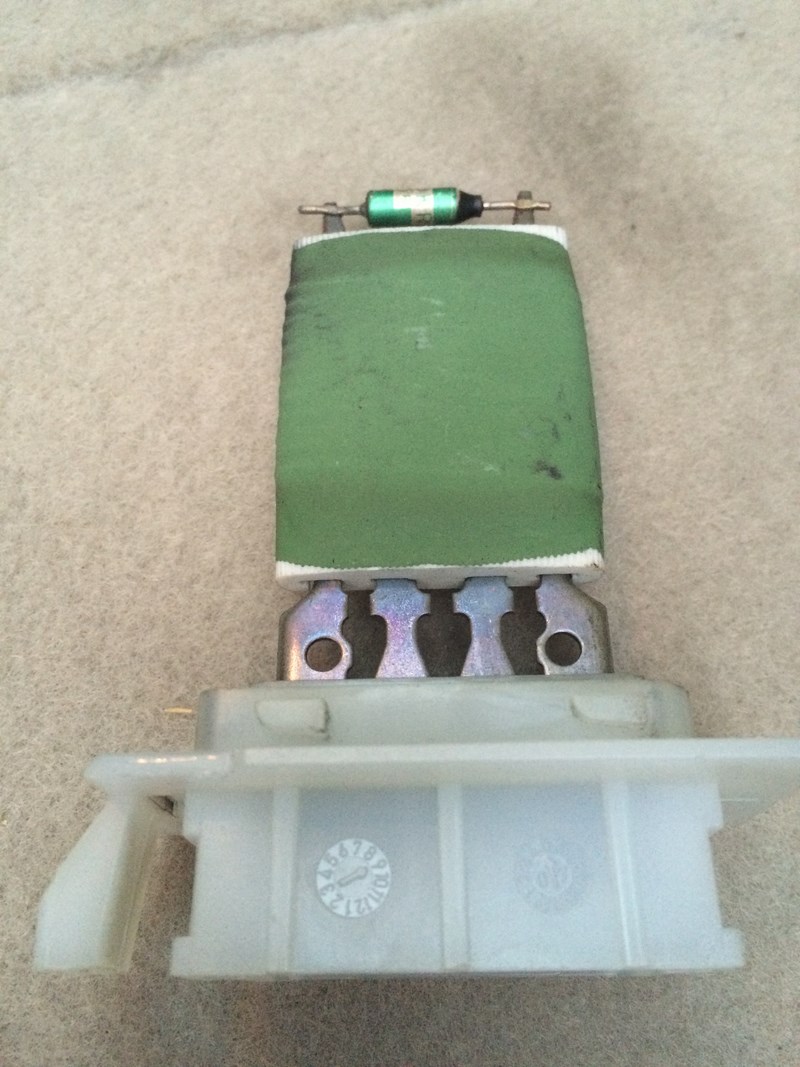

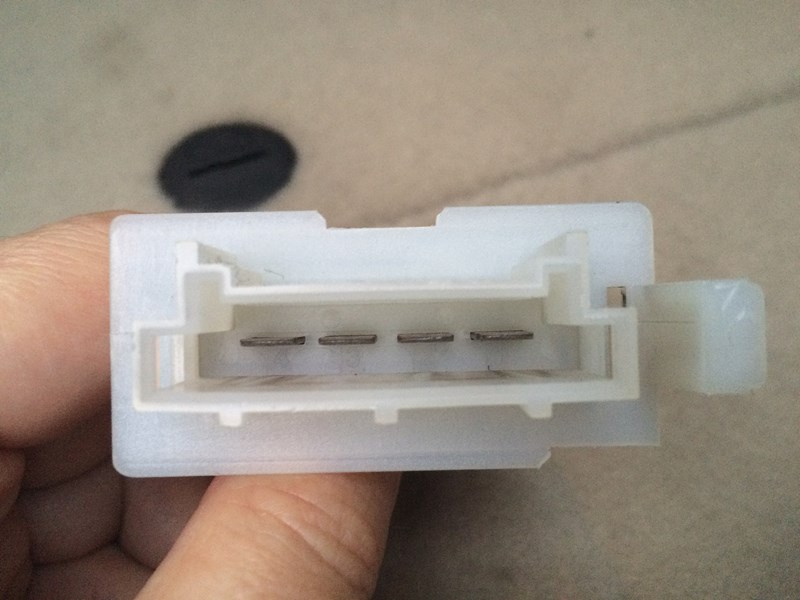

L’objet du délit :

145 146

Juste à remplacer avec la nouvelle et procéder à l’inverse pour la replacer. Et hop la ventilation refonctionne normalement !! 😀


65 commentaires

ChristopheNo Gravatar · 31 mai 2016 à 18 h 24 min

Bonjour et merci pour ce tuto.
Votre classe B a telle une climatisation manuelle ou auto?
Savez vous si cette resistance est aussi présente sur les modeles avec clim automatique. Je la trouve pas sur mon véhicule; B200 CDI auto 2007.
Merci pour vos réponses

ThierryNo Gravatar · 31 mai 2016 à 18 h 59 min

C’est une climatisation manuelle ! Il faut vraiment regarder au fond mais elle est relativement facile à trouver donc si vous la voyez pas c’est peut être que le système est différent sur une climatisation automatique 🙁

ChristopheNo Gravatar · 31 mai 2016 à 19 h 19 min

Je vais regarder à nouveau mais je pense que le montage est différent; Merci beaucoup en tout cas pour cette aide précieuse et une telle réactivité!

NajimNo Gravatar · 7 juin 2016 à 11 h 31 min

Bonjour
Un grand merci pour le Tuto simple et efficace panne résolu en moins de 5min

ThierryNo Gravatar · 7 juin 2016 à 11 h 44 min

Super ! Content que cela puisse aider 🙂

Jean-FrançoisNo Gravatar · 23 janvier 2017 à 6 h 26 min

Bonjour Mr Peltier et merci pour votre précieuse explication. J’ai pour ma part ce problème depuis hier (plus de ventilation de 1 à 4) et plus de chauffage qui survient suite au symbole “batterie” affiché en rouge quand je mets en route la classe b. Est-ce normale cette indication suite à cette fameuse résistance qui a visiblement lâché ? Cordialement, Jean-Francois

TpeltierNo Gravatar · 23 janvier 2017 à 8 h 48 min

Pour ma part je n’avais pas de voyant batterie allumé. Juste la ventilation qui ne fonctionnait pas.
Ceci dit si la ventilation fonctionne toujours en mode 5 il s’agit vraisemblablement du même problème de résistance.

emiNo Gravatar · 23 janvier 2017 à 18 h 14 min

bonjour,
j’ai le meme probleme de ventilation. où je peux trouver la résistance à prix correct ? directement chez mercedes, ou vous avez un site à me proposer ?
merci d’avance

TpeltierNo Gravatar · 23 janvier 2017 à 18 h 31 min

J’ai essayé de chercher sur le net mais pas vraiment trouvé car en général la référence ne correspondait pas. J’ai finis par aller chez Mercedes …
Je trouve qu’il y a peu de pièces sur le net pour la Classe B 🙁

emiNo Gravatar · 23 janvier 2017 à 19 h 21 min

c’est ce que je pensais !!! merci en tout cas.
bonne soiree

RayaneNo Gravatar · 26 janvier 2017 à 23 h 01 min

un grand merci pour ce tuto!
La voiture de ma femme avait ce problème depuis 2 mois et je pensais devoir aller cher Mercedes pour régler ce souci. Que nenni! avec ces explications détaillés, 37€ prix de la résistance et 10 minutes de travail tout est en ordre.
Juste une chose: sur ma classe B pour pouvoir enlever la moquette j’ai dû dévisser un cache plastique -deux vis avec un petit tournevis plat- en dessous de la boite à gant; la moquette vient toute seule!
Encore merci!

TpeltierNo Gravatar · 27 janvier 2017 à 8 h 21 min

Super ! Content d’avoir pu aider 🙂

AnsquerNo Gravatar · 22 mai 2017 à 8 h 50 min

Bonjour,
J’ai rencontré le même problème et remplacé la résistance sans souci, merci beaucoup pour ce tuto !!!
Le problème a donc été résolu mais… hier, la résistance a de nouveau grillé après 1 mois d’utilisation sans problème. Une idée du pourquoi elle grille de nouveau ?
Merci

TpeltierNo Gravatar · 22 mai 2017 à 9 h 36 min

Le gars des pièces détachées chez Mercedes m’avait dit que cela pouvait venir d’un problème sur le ventilateur qui force et du coup fait cramer la résistance …

KamelNo Gravatar · 23 mai 2017 à 21 h 54 min

Bonjour;

Merci beaucoup pour cette aide précieuse!

J ai remplacé la résistance, mais quand j ai allumé la clim et j ai mis sur 1-2-3-4; ça remarche mais quand je touche la résistance; je trouve qu elle chauffe trop; est ce normal???

Meci

TpeltierNo Gravatar · 24 mai 2017 à 7 h 49 min

C’est une bonne question ! J’avoue que je n’ai pas essayé après l’avoir changée.

KamelNo Gravatar · 25 mai 2017 à 8 h 59 min

Un ami électricien m a dit que c est normal qu une résistance chauffe…..mais si jamais la résistance crame à nouveau, je saurai que le problème est ailleurs….merci Tpeltier 🙂

TpeltierNo Gravatar · 25 mai 2017 à 10 h 21 min

😉

teddyNo Gravatar · 17 juin 2017 à 18 h 37 min

Bonjour

j’ai le même problème que vous mes même sur la vitesse 5 ma clim ne veut pas se mettre en route cela viendrais de la résistance si ma clim ne me delivre pas de froid ?

cordialement

TpeltierNo Gravatar · 18 juin 2017 à 9 h 18 min

S’il s’agissait uniquement de la résistance alors la position 5 devrait fonctionner. Il y a donc autre chose … 🙁

GabrielNo Gravatar · 28 août 2017 à 17 h 29 min

Merci pour le tutoriel. Sa a marché parfaitement.Mercedes sont au courant de cette faiblesse.Ils stockent la pièce

ChevillonNo Gravatar · 10 septembre 2017 à 13 h 58 min

Bonjours,
J’ai le même problème aussi sur ma classe b de 2006, le ventilo ne fonctionne plus en position 1,2,3,4 Mais fonctionne en 5. Nauroto ma dit que ça pouvais venir du filtre à habitacle, je les donc remplacer mais ça n’a rien changer.
Je viens de regarder si j avais la résistance coter passager mais je ne la trouve pas.
J ai aussi recharger ma clim y a 3 moi et 2 semaine après plus rien, le garage n’a pas trouver de fuite dans le circuit.
Pourriez vous me guider a fin que je ne me face pas arnaquer par des garagistes véreux .

TpeltierNo Gravatar · 11 septembre 2017 à 8 h 52 min

De toutes mes recherches effectuées sur le net, la seule raison trouvée pour la panne de ventilation sur les modes 1 à 4 correspond à la résistance.
Je ne pense pas qu’elle soit à un endroit différent entre un modèle 2006 et 2008. Il faut vraiment regarder au fond car la première fois je ne l’ai pas trouvée non plus.

KashiNo Gravatar · 11 novembre 2017 à 22 h 10 min

Merci beaucoup pour le tuto très explicite
Si je peux rajouter une contribution,la pièce coûte moins de 20€ sur ebay.de
En rentrant la référence
Encore une fois merci

EdouardNo Gravatar · 21 avril 2018 à 7 h 18 min

Merci infiniment du partage de cette information. Tuto bien détaillé. 2 mn pour accéder et démonter la pièce !

SanchezNo Gravatar · 5 juin 2018 à 21 h 13 min

Bonjour …
J’ai changé cette résistance sur ma
B 180 il y a 2 mois et demi …
Et rebelote depuis une semaine
Chez Mercedes ils me disent qu’ il
Faut changer autre chose …
Donc ils vont me faire un devis
le 14 juin ….je dépose mon auto …

TpeltierNo Gravatar · 6 juin 2018 à 7 h 25 min

Je suis intéressé par le résultat du diagnostic 😉

Nicolas dedquairesNo Gravatar · 7 juin 2018 à 16 h 24 min

bonjour à tous
super explication pour le relais de ventilation avec photos.
Après changement maison.miracle ça marche de nouveau.
merci beaucoup.

SanchezNo Gravatar · 18 juin 2018 à 10 h 56 min

Bonjour,
Je n’ai pas laissé ma voiture car après discussion accueille mercedes on
m’annonce :
2h mini de recherche de panne à 110 euros, à ajouter à la facture.
Le pulseur 750 euros .
La résistance 40 euros.
Main d’oeuvre en plus évidement .
Estimation totale entre 1000 et
1 300 euros .
Non merci . Au revoir ..

MousNo Gravatar · 28 décembre 2018 à 2 h 38 min

Bonjour,
Même soucis, ne fonctionne pas sur les positions 1,2,3,4 et fonctionne sur 5. J’ai changé la résistance, tout à fonctionner durant une semaine puis j’ai entendu un sifflement dans la ventilation avant que la résistance lâche de nouveau. Quel serait le problème vous pensez ? Je me suis demandé si il n’y avait pas une surtension quelque part mais due à quoi ? Un peu sceptique quant à la réelle source du problème. Une idée ? Merci.

Baudouin alexandraNo Gravatar · 4 février 2019 à 13 h 21 min

Bonjour
Je suis propriétaire d’une classe B ( que mon père m’a vendu; heureusement pas trop cher car depuis ; que des soucis )
Je n’ai plus de ventilation. J’ai changer la résistance côté passager : rien
J’ai changer le platine centrale ( avec les boutons de ventilation et chauffage ) avec le bloc électronique. Toujours rien.
J’ai évidemment pas les moyens d’aller chez le garagiste
Il y a un léger souffle ou des fois rien du tout qui sort des grilles d’aération.
Certains ont déjà eu ça ? Je viens de démonter tout l’habitacle pour atteindre le ventilo. Je le fais tester cet après midi mais j’ai peur que ça ne soit pas ça non plus
Une idée ?

maclouisNo Gravatar · 24 octobre 2019 à 16 h 37 min

bonjour
problème sur ma classe B plus de ventilation ,voyant s’allume normalement ,je suis passé au garage moteur ventilation grippé ,ça ma couté 80 euros mais il s’est mit a fonctionner ,le lendemain de nouveau panne ,je passe au garage et le devis pour changer moteur ventilation plus main d’œuvre 500euros.
maintenant dans les forum je ne vois personne qui parle de panne de moteur de ventilation.
rassurez moi

TpeltierNo Gravatar · 25 octobre 2019 à 7 h 45 min

Effectivement je n’ai pas eu de problème au niveau du moteur … Dans mon cas, la ventilation fonctionnait à fond ou pas du tout …

ThouezNo Gravatar · 25 octobre 2019 à 15 h 50 min

Super tuto merci encore panne résolu en 5 minutes la pièce m’a couté 42,35 € TTC chez Mercedes encore une fois merci

adrianoNo Gravatar · 30 octobre 2019 à 23 h 02 min

parfait merci beaucoup

FranckyNo Gravatar · 31 octobre 2019 à 13 h 08 min

Nickel, j’ai trouvé ma panne , reste à voir si je peux remplacer le fusible ou changer carrément toute la pièce.
merci beaucoup

Da Silva christopheNo Gravatar · 13 novembre 2019 à 17 h 57 min

Bonsoir,
Déjà merci pour vos différents conseils, photos et expérience partagé.
Pour ma part, je n’ai pas du tout de chauffage, ça revient par moment.
Un mécano m’avais réparé la résistance. Cela avait fonctionné pendant 1/2 mois et la plus rien ou très rarement.
Une suggestion? Suffit-il de changer la résistance comme indiqué?
Il commence à faire froid, de la bué et bébé. Donc tout vos conseils sont bien venu.
Merci par avance pour le temps consacré.
Bien cordialement

TpeltierNo Gravatar · 24 décembre 2019 à 13 h 57 min

Désolé de ne pas avoir vu le commentaire plus tôt 🙁
Le changement de résistance n’est pas valable que dans le cas d’un problème au niveau des différentes vitesses de ventilation.
Donc s’il n’y plus de chauffage du tout ou de façon aléatoire je ne pense pas que cela soit une piste ….

jeanNo Gravatar · 28 avril 2020 à 16 h 19 min

Merci et bravo pour ce tutoriel, panne résolue après commande et changement de la pièce (dans les 30€, pas une grande marque, mais une marque allemande “en dessous”). Les 5 positions de la ventilation fonctionne désormais (seule la 5 fonctionnait)

ThierryNo Gravatar · 23 mai 2020 à 6 h 49 min

Jai une classe b 2006, j’ai changé le fusible et la résistance ça marche un moment et ça resaute 🙁 avez vous une idée svp?

TpeltierNo Gravatar · 23 mai 2020 à 17 h 33 min

Comme je l’ai dis dans un précédent commentaire, le gars des pièces détachées chez Mercedes m’avait dit que cela pouvait venir d’un problème sur le ventilateur qui est défectueux donc qui force et du coup fait cramer la résistance …

LouisNo Gravatar · 27 mai 2020 à 9 h 41 min

Super c’était ça pour moi aussi. Merci beaucoup!

LouisNo Gravatar · 27 mai 2020 à 9 h 44 min

J’ai la température extérieure au tableau de bord qui m’indique -38 degrés. Quelqu’un a t’il déjà eu ça?

TpeltierNo Gravatar · 27 mai 2020 à 12 h 45 min

Jamais vu ou entendu ça 🙁

Bonard Jean-RenéNo Gravatar · 15 juillet 2020 à 16 h 37 min

Génial, enlevé en – de 10 minutes,, .. maintenant aller chez Mercedes, réputé chez moi pour être un peu ” arnaqueur) tant les pièces même petites sont onéreuses,,, et en profiter pour changer toutes les petites bricoles en plastoc qui cassent pire que Renault…ex: boutons lève-vitre avant , des 2 côtés,,, Embouts de rideaux cache- bagage qui bloquent le cache- bagage tendu,, tout en plastoc…boucles des ceinture de sécurité arrière dont le plastic autour des boucles est cassé,
laissant apparaître le métal ,,,, métal qui a déchiré le tissu des dossiers… etc…etc..

stephaneNo Gravatar · 24 juillet 2020 à 17 h 56 min

Super,merci beaucoup pour l’info.

laurentNo Gravatar · 9 septembre 2020 à 17 h 07 min

Merci pour le toto. Je pensais qu’il fallait démonter la console et j’avais laissé courir.
Dans mon cas, c’est le fusible thermique qui est sur cette pièce qui a cramé. Plutôt que de changer la pièce (dans les 30 – 40€), essayer de voir si c’est pas le fusible (0,50€)
(du genre MST 240 https://www.reichelt.com/fr/fr/protecteur-thermique-axial-240-c-mts-240-p13258.html?PROVID=2788&gclid=Cj0KCQjw-uH6BRDQARIsAI3I-Uf8HD5Xg8HWkYOJ3T17nm0LUbB5Xnex9X7UBPKimhrDfXZohOhxzl4aAuNCEALw_wcB&&r=1)

MazinNo Gravatar · 9 novembre 2020 à 16 h 29 min

Bonjour
J’ai commandé la pièce (résistance) mais au moment du retrait de la garniture côté passager je n’ai pas ce fameux fusible à débrancher j’ai chercher plusieurs fois et des deux côtés (passagers et conducteur) mais je n’ai pas le fusible a cet emplacement…
Une idée ?
J’ai une B180 boîte auto.

Merci

TpeltierNo Gravatar · 10 novembre 2020 à 6 h 59 min

Mon modèle était aussi une B180 en boite auto de 2008 donc je ne vois pas trop. Je sais juste qu’elle est vraiment au fond et plutôt bien caché au premier abord.

PhillNo Gravatar · 11 janvier 2021 à 11 h 30 min

Super Tuto, merci, j ai remplacé la résistance sur une classe b 180 boite auto climatisation manuellle, 3 vis sous la boite à gants et suivre les indications ci dessus pièce commandée sur oscars 25 € avec le port.

PhillNo Gravatar · 12 janvier 2021 à 13 h 25 min

Bonjour, tout d’abord merci pour ce tuto très bien détaillé. J’ ai le le même problème sur classe B w245 180 CDI boite auto avec climatisation manuel. Apres commande de la pièce chez oscaro, 25 € avec les frais de port, il s avère que tour fonctionne à nouveau position 1 à 5. Le souci est une odeur type brûlée que l’on sent particulièrement en position 1 du ventilateur. Je retourne la pièce à Oscaroau cas où elle serait défectueuse , mais j’ai peur que la cause soit le ventilateur ??? Votre avis. Merci

PhillNo Gravatar · 12 janvier 2021 à 13 h 29 min

Bonjour, pour faire suite au remplacement de la résistance, voici le problème que je rencontre : une odeur type brûlée que l’on sent particulièrement en position 1 du ventilateur. Je retourne la pièce à Oscaro au cas où elle serait défectueuse , mais j’ai peur que la cause soit le ventilateur ??? Votre avis. Merci

TpeltierNo Gravatar · 13 janvier 2021 à 10 h 55 min

Est-ce que la ventilation fonctionne toujours en mode 5 ? Si oui il s’agit vraisemblablement du même problème de résistance. En fait la résistance ne sert qu’à “moduler” la vitesse du moteur du ventilateur. Donc sans résistance il fonctionne à fond ou pas.
S’il n’y a pas de ventilation en mode 5, il faut peut être, effectivement, regarder du côté du ventilateur.

PhillNo Gravatar · 13 janvier 2021 à 11 h 26 min

La ventilation fonctionne bien en position 5, je pensais que la résistance reçue avait un problème car elle chauffait. Si je comprends bien la réponse , la résistance HS fait qu’elle n’a plus de fonction , alors la ventilation ne fonctionne plus qu’en position 5. Je vais donc remonter la résistance reçue et peut être qu’avec le temps cette odeur bizarre va s’estomper. En espérant que le ventilateur fonctionne correctement car avant que la résistance ne soit plus fonctionnelle , il y a eu un petit bruit dont on ne connaissait pas la cause. J’envisage d’ouvrir le ventilateur pour injecter du Wd40.

PhillNo Gravatar · 5 mars 2021 à 17 h 40 min

Le remplacement de la résistance est effectif, tout fonctionne bien. J’en ai profité pour démonter le ventilateur. Pas évident. Il faut démonter le cache sur le côté droit de la boîte à gants,puis la déposer , des vidéos existent sur le sujet. Le point important pour remonter le ventilateur est d’enlever le bloc électrique placé sous la boîte à gant afin de permettre son passage. Pour information celui ci n’avait rien.

VassiliNo Gravatar · 29 mai 2022 à 16 h 16 min

Merci beaucoup pour les explications très claires (problématique rencontrée, référence de la pièce, photos qui permettent d’identifier la pièce défectueuse), en complément des commentaires (2 vis à démonter sous la boîte à gants). 15 euros chez Oscaro et 15 min pour régler le problème ce jour en pleine nuit avec un faible éclairage.

MartinsNo Gravatar · 10 août 2022 à 20 h 15 min

Bonsoir
Sur Clim automatique il n’y a pas de résistance à cette endroit. Une personne peux me dire où elle se trouve ?
Merci

MartinsNo Gravatar · 10 août 2022 à 20 h 17 min

En lieu et place juste une bouchon plastique aux dimensions de la prise pour celle en Clim manuel.
Merci

TpeltierNo Gravatar · 11 août 2022 à 8 h 10 min

Dans les commentaires il y avait déjà eu cette remarque sur une clim automatique d’une B200 CDI auto 2007.
Apparemment il ne s’agit pas du même système sur les clims automatique ou alors la résistance n’est pas au même endroit.

Almand bruno..No Gravatar · 21 décembre 2022 à 21 h 28 min

Bonjour..
Je viens d’avoir le même problème sur ma mercedes classe B 180
Ou puis je acheter la pièce svp..

BrayNo Gravatar · 27 décembre 2022 à 13 h 16 min

Bonjour merci à vous pour toutes ces explications alors voilà moi je me suis aperçu qu’un fusible était cramé j’ai changé ce fusible la ventilation ne fonctionne pas sur 1 2 3 4 se met en route sur la position 5 mais me crame le fusible aussitôt quelqu’un serait-il m’expliquer svp merci

TpeltierNo Gravatar · 2 janvier 2023 à 10 h 35 min

Pour ma part, je l’ai achetée directement chez un concessionnaire Mercedes.

Marie-Andree LabrecqueNo Gravatar · 3 février 2023 à 18 h 43 min

Bonjour, j’aimerais savoir si vous avez le # de pièces car celui inscrit je ne le trouve pas sur ebay. Je suis au Québec et la pièce est introuvable ici.

TpeltierNo Gravatar · 3 février 2023 à 19 h 53 min

J’ai vendu le véhicule depuis donc je n’ai plus la référence sous les yeux mais une recherche sur le net me donne ces 2 liens par exemple : https://www.amazon.fr/R%C3%A9sistance-ventilateur-chauffage-radiateur-1698200397/dp/B0827N5L6S ou https://www.oscaro.com/resistance-pulseur-dair-habitacle-valeo-715294-6863915-2975-p#/?vid=5160

JamelNo Gravatar · 15 février 2024 à 19 h 27 min

Bonjour,

Jia bien regarder le tuto très utiles mais je cherche partout sur le net je trouve que des solutions pour véhicule avec clim manuelle.

Moi je d’une clim automatique et je n’ai pas du tout cette resistance à cet emplacement.

Si quelqu’un peut m’aider svp.
Ma clim auto s’allume je peux jouer avec la température haute/basse mais il ne se passe rien même niveau max.

Donc par où je dois commencer quoi faire quoi changer

Merci d’avance à tous

Laisser un commentaire

Emplacement de l’avatar

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.
